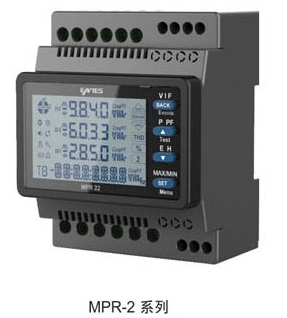

MPR-2 系列導軌式網絡分析儀

MPR-2 DIN導軌式系列網絡分析儀是用來測量和分析各種電氣參數，并具有傳輸功能，測量結果可以通過單一的監測中心進行跟蹤。

MPR-2系列可檢測在現場使用裝置（如：斷路器，開關，接觸器等）的狀態并對其控制。

產品選擇表

3xV, 3xI, Frequency,

W, VAr, VA, SP, SQ, SS,

kWh, kVArh, kVAh

Demand, Max.,

Min. Cosj,

I neutural

THD I%

諧波 1-51.

RS-485

數字輸入

數字輸出

模擬輸出 (mA/V)

溫度輸入

繼電器輸出

時段 (RTC)

電流-電壓

平衡

可見操作時間

報警

內存

日志記錄

事件日志

產品型號

MPR-24

●

●

●

●

MPR-25S-22

●

●

●

●

2

2

●

●

●

●

MPR-26S-21

●

●

●

51

●

2

1

●

●

●

●

4 MB

●

●

MPR-27S-23

●

●

●

51

●

2

2

1

●

●

●

●

4 MB

●

●

MPR-28S-32

●

●

●

51

●

2

2

1

●

●

●

●

4 MB

●

●

MPR-24

MPR-25S-22

MPR-26S-21

MPR-27S-23

MPR-28S-32

外殼

尺寸

DIN4 鋼軌安裝

保護等級

終端 = IP20, 防護等級 = IP40

顯示

LCD

測量

電壓

測量范圍

10-400 VAC (L-N)  10 - 690 VAC (L-L)

測量范圍與變壓器

1-400.0kV 變壓器變壓比: 1-5000

精度

0.5 %± 2 位

輸入阻抗

>1M Ω

負載(輸入負載)

<0.5 VA

電流

標稱電流

In : 5A / 1A

最小電流

5 mA

測量范圍

50 mA - 5.5 A 精確度:  0.5% ± 1 位

測量范圍與變壓器

50 mA -10000 A

負擔

<1 VA

過載電流

1.2 In  連續的

短時間過載(1)

10xIn

電能

有功功率

0 - 1 GW    精確度 : 1% ± 1 位

無功功率

0 - 1 GVAr   精確度: 1% ± 1 位

視在功率

0 - 1 GVA    精確度:1% ± 1 位

功率因數

±1.00 精確度 : ± 0.02

有功電能

0 - 99 999 999 kWh or Mwh         精確度 : 1%  class 1

無功電能

0 - 99 999 999 kVArh or MVArh      精確度 : 2%  class  2

總諧波失真(THD)

-

THD V%, THD I%

分段諧波

-

1-51 電壓(V) 和電流(I)

需求時間

1,2,5,10,15,20,30,60 分鐘

頻率

45-65 Hz

電源

工作電壓

85 - 300 VAC/DC

工作頻率

50/60 Hz

能耗

<5 VA

數字輸入/輸出

數字輸入脈沖寬度

-

20/500 ms

數字輸入工作電壓

-

12...48 VAC/DC

開關電流

-

最大  50mA

數字輸出電源電壓

-

5-30 VDC (open collector)

脈沖持續時間

-

100ms 脈沖時間 80ms 脈沖寬度

脈沖寬度

-

20-500 ms (可調)

模擬輸出

電流輸出

-

0-20mA, 4-20mA, 4-24mA

-

電壓輸出

-

0-5V, 0-10V, ±5V, ±10V

-

繼電器輸出

繼電器輸出

-

1 NO Contact, 250 AC/6A

-

溫度輸入

傳感器輸入類型

-

PTC or 熱電偶類型

熱電偶類型

-

B,C,K,R,S,T

內存

內存大小



4MB

通信

通信接口/協議

-

RS 485 / MODBUS RTU

傳輸速度

-

2400-115200

環境條件

工作溫度

-10 / +55℃

儲存溫度

-20 / +70℃

過電壓類別

II

污染等級

III

環境濕度

95%

標準

安全標準

EN 61557-12, EN 61326-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4

EN 62053, EN 60068, EN 61010

連接

安裝

軌道安裝

連接端子

螺絲接線端

連接類型

3P4W, 3P3W, 3 Phase Aron, 3P4W 平衡, 3P3W 平衡

MPR-3 系列
MPR-3 系列新一代微型網絡分析儀
設備大小僅為72*72*50mm，MPR-3系列迷你網絡分析儀設計結構緊湊，是機架式面板安裝的首選產品，安裝面積較小，節省空間。由于其緊湊的設計，可用于機器控制面板、 數據處理和系統空間的安全控制。 MPR-3系列可檢測在現場使用裝置（如：斷路器，開關，接觸器等）的狀態并對其控制。

產品選擇表

尺寸大小 / mm

3xV, 3xI, Frequency,

W, VAr, VA, SP, SQ, SS,

kWh, kVArh, kVAh

Demand, Max.,

Min. Cosj,

THD-I %

THD-V %

RS-485

數字輸入

數字輸出

實時時鐘

(RTC)

操作計時器

報警

事件日志

包裝

產品型號

MPR-32

72x72

●

●

●

24

MPR-34-11

72x72

●

●

●

1

1

●

●

●

●

24

MPR-34S-11

72x72

●

●

●

●

1

1

●

●

●

●

24

MPR-34-20

72x72

●

●

●

2

●

●

●

24

MPR-34S-20

72x72

●

●

●

●

2

●

●

●

●

24

MPR-32

MPR-34-11

MPR-34S-11

MPR-34-20

MPR-34S-20

外殼

尺寸

72x72x50 mm

保護等級

終端 = IP20, 防護等級 = IP51

顯示

LCD

測量

電壓

測量范圍

10-400 VAC (L-N),10-690 VAC (L-L)

測量范圍與變壓器

10V - 999 kV

精度

0.5% ± 1 位

輸入阻抗

1.8 MΩ

負載(輸入負載)

<0.5 VA

電流

測量等級

0.5% ± 1 位

標稱電流

In : 5A / 1A

測量最小電流

5mA

測量范圍

50 mA - 5.5 A 精確度:  0.5%±1位

變壓器測量

50mA-10kA

負擔(輸入負載)

<1 VA

過載電流

1.2 x I nominal

電能

有功功率測量等級

1% ± 1 位

無功功率測量等級

1% ± 1 位

有功電能精度

Class 1

無功電能精度

Class 2

有功電能測量范圍

0-1 GW

無功電能測量范圍

0-1 GVAr

視在功率測量范圍

0-1 GVA

有功電能指示范圍

0 - 9 999 999.9 kWh

最大無功電能指示范圍

0 - 9 999 999.9 kWh

電源

工作電壓

185-300 VAC/DC

電源頻率

45-65 Hz

電能消耗

<4 VA

輸入/輸出結構

數字輸入

-

1

2

數字輸出

-

1

-

數字輸入脈沖寬度

-

20/500 ms

數字輸入工作電壓

-

12...48 VAC/DC

開關電流

-

最大 50mA

開關電壓

-

最大 30 VDC

脈沖寬度

-

20-500 ms (可調)

環境條件

工作溫度

-10 / +55℃

儲存溫度

-20 / +70℃

環境濕度

95%

標準

應用標準

EN 61326-1, EN 61557-12, EN 62053, EN 61010-1, EN 61000-6-2, EN 61000-6-4, EN 55011, EN 60068-2

連接

安裝

前面板安裝

連接端子

螺絲接線端

連接類型

3相4線 , 3相3線, 3 相 Aron, 3相4線平衡, 3相3線 平衡

通信

通信接口/協議

-

-

RS-485/

MODBUS RTU

-

RS-485/

MODBUS RTU

傳輸速度

-

-

2400 - 115200 bps

-

2400 - 115200 bps

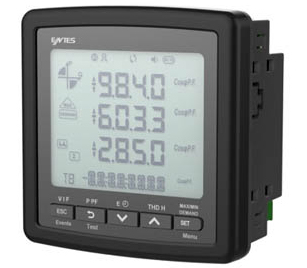

MPR-4 系列網絡分析儀
MPR-4型網絡分析儀設計緊湊，深度僅45mm，安裝占用空間更小，工作電壓范圍廣泛（45-265V交流電/直流）。此外，多達16M內存，為設備提供廣泛的輸入/輸出解決方案，根據客戶的要求和領域的應用，內部采用可更換的I/O模塊化設計
MPR-4系列I/O模塊提供廣泛的模擬和數字輸入/輸出功能和繼電器輸出功能。

產品選擇表

尺寸

3xV, 3xI, Frequency, W,

VAr, VA,SP, SQ, SS,

kWh, kVArh,kVAh

Demand, Max., Min.

Cosj, I neutral

THD-I %

THD-V %

單個諧波

RS-485

數字輸入

數字輸出

模擬輸出(mA/V)

繼電器輸出

脈沖輸出

實時時鐘

內存

電壓/電流不平衡

凹/凸

脈沖計數器

工作時間表

報警

事件日志

圖像記錄

包裝

產品型號

MPR-45

96x96

●

*

*

*

*

*

●

●

●

●

24

MPR-45S

96x96

●

●

*

*

*

*

*

●

16MB

●

●

●

●

24

MPR-46

96x96

●

●

●

*

*

*

*

*

●

●

●

*

●

●

●

24

MPR-46S

96x96

●

●

●

●

*

*

*

*

*

●

16MB

*

●

●

●

●

24

MPR-47S

96x96

●

●

●

51

●

*

*

*

*

*

●

16MB

●

●

*

●

●

●

●

24

I/O 模塊選擇表

2 DI (2 數字輸入, 5-24 VDC)

2 DO (2 數字輸出, 5-24 VDC)

2 Relay (2 繼電器, 5A /250 VAC; NO)

2 DI-2 DO (2 數字輸入 + 2 數字輸出, 5-24 VDC)

2 AO [2 模擬輸出,  (0/2-10V); (0/4-20 mA)]

4 DI-4 DO (4 數字輸入 + 4 數字輸出 5-24 VDC)

溫度測量 (4 卡 + 2 RTD)+(1 數字輸入 - 1 數字輸出)

MPR-45

MPR-45S

MPR-46

MPR-46S

MPR-47S

外殼

尺寸

96x96x45mm

保護等級

端子= IP20, 外殼保護等級 = IP 51

顯示

LCD

測量

電壓

測量范圍

10 - 400 VAC (L-N) 10 - 690 VAC (L-L)

測量范圍與變壓器

1-400.0kV 變壓比: 1-5000

精度

0.5%±1 位

輸入阻抗

>1M Ω

負載(輸入負載)

<0.5 VA

電流

標稱電流

In : 5A / 1A

最小電流

5 mA

測量范圍

50 mA - 5.5 A  精確度: 0.5%±1 位

測量范圍與變壓器

50 mA -10000 A

負載

0.5 VA

過載電流

1.2 x I 持續

短時間過載(1)

10 x In (1s)

電能

有功功率

Range: 0 - 1 GW,精確度: 1 % ± 1 Digit

無功功率

Range: 0 - 1 GVAr,精確度: 1% ± 1 Digit

視在功率

Range: 0 - 1 GVA, 精確度: 1% ± 1 Digit

功率因數



積極的能量

范圍: 0 - 99 999 999 kWh or MWh, Accuracy: 1% class 1

反應能量

范圍: 0 - 99 999 999 kVArh or MVArh, Accuracy : 2%  class 2

個別諧波

2-51 電壓(V) 和電流(I)

需求時間

1,2,5,10,15,20,30,60 分鐘可調

頻率

2-51 電壓(V) 和電流(I)

電源

工作電壓

45 - 300 VAC/DC

電源頻率

50/60 Hz

電能消耗

<5 VA

輸入/輸出結構

電能脈沖輸出

*有功電能輸出 (1kWh/脈沖 - 50MWh/脈沖 )

*無功電能輸出 (1kVArh/脈沖 - 50MVArh/脈沖 )

開關電流

*Max. 50 mA

開關電壓

*5..24 VDC

脈沖寬度

*100 …2500 ms

最大電壓

*Max. 30 VDC

內存

內存大小

-

16MB

-

16MB

通, 信

通信接口/協議

-

RS-485 / MODBUS RTU

-

RS-485 / MODBUS RTU

傳輸速度

-

2400-115200

-

2400-115200

環境條件

工作溫度

- 5 / +55℃

儲存溫度

- 25 / +70℃

過電壓類別

III

污染等級

II

環境濕度

90%

標準

應用標準

EN 61326-1, EN 61557-12, EN 62053, EN 61010-1, EN 61000-6-2, EN 61000-6-4,

EN 55011, EN 60068-2

連接

安裝

用后部端子面板安裝

連接端子

帶插座螺旋端子

連接類型

3相4線, 3線3線, 3 相 (Aron), 3相4線 平衡, 3相3線 Balanced

MPR-52S / MPR-60S / MPR-63
測量電力/電能參數
MPR-52S-10: 網絡分析儀、帶THD測量、RS-485通信接口和報警觸點
MPR-60S: 網絡分析儀、 帶THD測量、 RS-485通信接口、報警觸點和1M內存
MPR-63: 網絡分析儀、帶THD測量、高達31次諧波測量、RS-485通信接口、報警觸點和1M內存

產品選擇表

3xV, 3xI, Frequency, W,

VAr, VA,SP, SQ, SS,

kWh, kVArh,kVAh

Demand, Max., Min.

Cosj, I neutral

THD-I, THD-V

2-31st 諧波

中性線電流

報警

數字輸入

電能脈沖輸出

RS-485 接口

0/2-10V 模擬輸出

0/4-20mA 模擬輸出

內存

實時時鐘

LCD 顯示

包裝

產品型號

MPR-52S-10

●

●

●

●

●

●

●

8

MPR-60S

●

●

, ,

●

●

●

●

●

●

●

8

MPR-60S-10

●

●

●

●

●

●

●

●

●

8

MPR-60S-20

●

●

●

●

●

●

●

●

●

●

8

MPR-60S-21

●

●

●

●

●

●

●

●

●

●

8

MPR-60S-40

●

●

●

●

●

●

●

●

●

●

8

MPR-60S-41

●

●

●

●

●

●

●

●

●

●

8

MPR-63

●

●

●

●

●

●

●

●

●

●

8

MPR-63-10

●

●

●

●

●

●

●

●

●

●

8

MPR-63-20

●

●

●

●

●

●

●

●

●

●

●

8

MPR-63-21

●

●

●

●

●

●

●

●

●

●

●

8

MPR-63-40

●

●

●

●

●

●

●

●

●

●

●

8

MPR-63-41

●

●

●

●

●

●

●

●

●

●

●

8

MPR-63-42

●

●

●

●

●

●

●

2

●

●

●

8

MPR-52S-10

MPR-60S

MPR-63

外殼

尺寸

96x96mm PR19

保護等級

IP 40前面板: IP 54可選

重量

0.75kg/pcs;紙箱: 8 pcs

顯示屏

3.6"LCD,帶背光

測量

電壓

測量范圍

1.0-300V AC (L-N); 2.0-500V AC (L-L)

帶互感器測量范圍

1-400. 0kV 2 AtE: 1.0-4000.0

準確度

0.5%±2位

輸入阻抗

1.8MΩ

負載(輸入負載)

<0.5 VA

過載電壓

1.2X測量范圍

電流

額定電流

In : 5A

最小電流

5 mA

測量范圍

50 mA - 5.5 A  精確度: 0.5%±2 位

測量

50 mA -10000 A  變壓比：1- 5000.0

負載

0.5 VA

過載電流

2 x In

短時間過載

10 x In

功率/電能

有功功率

0- 4000 MW精確度:1%±2位

無功功率

0- 4000 MVAr  精確度:2%±2位

視在功率

0 - 4000 MVA 精確度:2%±2位

功率因數



有功電能

0-99999999kWh或MWh精確度:1%±2位

無功電能

0- 99 999 999 kVArh或MVArh 精確度:2%±2位

總諧波失真（THD）

THD V%, THD I%

諧波

2-3電流(V) 和申壓(I)

需求時間

15分鐘

頻率

45-65Hz

電源

工作電壓

110/220V AC 或 85-265 V AC/DC

電源頻率

50/60 Hz

電能消耗

<6 VA

輸入/輸出/設置

數字輸入

2

2 (MPR60S- 10/20/40)

2 (MPR63-10/20/40/42)

數字輸出

2 (MPR60S-21/41)

2 (MPR63-21/41)

模擬輸出

0/4-20 mA (MPR60S-40/41; MPR63-40/41/42)
0/2-10 V (MPR60S-20/21; MPR63-20/21)

輸出觸點

2常開觸點5A; 1250 VA COSφ=1.00

電能脈沖輸出

有功電能輸出(1kWh/脈沖 - 50MWh/脈沖)
無功電能輸出(1kArh/脈沖- 50MArh/脈沖)

延遲時間

電壓參數0-300秒:電流和電源參數0-900秒;頻率、PF、Cosφ和諧波參數0-600秒

內存

數據記錄

可選的28個參數帶時間段（15000個記錄）

內存大小

1MB

通信

通信接口/協議

RS-485 / MODBUS RTU

傳輸速度

1200-38400

環境條件

工作溫度

- 5 / +55℃

儲存溫度

- 25 / +70℃

過電壓類別

III

污染等級

II

環境濕度

90%

標準

安全標準

EN 61010-6-1

EMC標準

EN 61000-6-2, EN 61000-6-4

機械耐久性

EN 60529

連接

安裝

面板安裝/后部端子

連接端子

帶插座螺旋端子

連接類型

3相零線（3p4w）3相（3p3w）3線 3相（Aron）

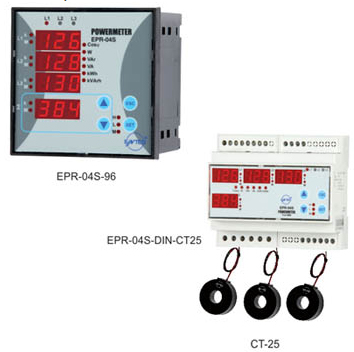

產品選擇表

3xV, 3xI, Frekans, W,

VAr, VA,SP, SQ, SS,

kWh, kVArh,Demand,

Max., Min. Cosj,

THD-I

THD-V

中性線電流

數字輸入

電能脈沖輸出

雙電能儀表

6種不同的電能計算方法

CT-25 (120A)

報警接觸

數字小時計數器

脈沖計數器

RS-485 接口

包裝

產品型號

EPM-07-96

●

●

●

●

●

●

○

12

EPM-07-DIN

●

●

●

●

●

●

○

12

EPM-07S-96

●

●

●

●

●

●

○

●

12

EPM-07S-DIN

●

●

●

●

●

●

○

●

12

MPR-53-96

●

●

●

●

●

●

●

●

○

12

MPR -53-DI

●

●

●

●

●

●

●

●

○

12

NMPR 53S-DIN

●

●

●

●

●

●

●

●

○

●

12

MPR -53S-OG-DIN

●

●

●

●

●

●

●

●

●

12

MPR-53CS-DIN

●

●

●

●

●

●

●

●

○

●

●

●

●

12

MPR-53CS-OG-DI

●

●

●

●

●

●

●

●

●

●

●

●

12

NMPR-53S-96

●

●

●

●

●

●

●

●

○

●

12

MPR- 53CS-96

●

●

●

●

●

●

●

●

○

●

●

●

●

12

EPM-07

EPM-07S

MPR-53S/53S-OG

MPR-53CS/53CS-0G

MPR-53

外殼

尺寸

96x96mm PR19， DIN6 PK 26

保護等級

IP40錢面板，IP54可選

重量

0.6kg/件；紙箱：12件

顯示

紅色LED；高10mm

測量

電壓

測量范圍

10 - 300 V AC (L-N) 10 - 500 VA C (L-L)

帶互感器測量范圍

10-300V （L-N）直接，10-200KV，互感器比率：0.1-4000.0可編程

準確度

1%±1 【（10%-110%）X最大比率】

輸入阻抗

1.8M Ω

負載(輸入負載)

<0.5 VA

電流

額定電流

In : 5.5A

最小電流

50 mA

測量范圍

50 mA - 5.5 A  精確度: 0.5%±1 位 【（10%-110%）X最大比率】

帶互感器測量范圍

50 mA -10.000 A  變壓器比率1-2000可編程

負載

<1  VA

過載電流

1.2 x In

電流/電能

有功功率

0-215 MW精確度: 1%±1位(10%-110%)x最大比率]

無功功率

0-215 MVAr精確度1%±1位(10%-110%)x最大比率]

視在功率

0-215 MVA精確度: 1%±位[(10%-110%)x最大比率]

功率因數

4象限

有功電能

0-99 999 999 999.9 kWh

無功電能

0-99 999 999 999.9 kVArh

需求時間

1-60分鐘

頻率

45-65 Hz

電源

工作電壓

110VAC/230VAC ±10%或 45-265V  AC/DC

電源頻率

45/65 Hz

電能消耗

<4 VA

輸入/輸出/設置

數字輸入

2件

數字輸入脈沖寬度

20毫秒

數字輸入工作電壓

12...48VAC/DC

數字定時器

3個小時計HH HH HH HH.HH,總小時數(不可重置)，運行小時數(可重置)，
設定點小時數(可重置)。(用于MPR-53CS)

延遲時間

延遲開啟和延遲關閉0-999.9 秒(用于MPR-53CS)

輸出觸點

2常開觸點5A; 1250VA (用于MPR 53 CS)

電能脈沖輸出

NPN晶體管

切換電流

最大50 mA

切換電壓

5..24VDC最大30V DC

脈沖持續時間

100毫秒脈沖周期，80毫秒脈沖寬度

通信

通信接口/協議

-

MODBUS RTU(RS-485)

-

奇偶校驗

-

無，奇，偶

-

地址

-

1_ 247

-

傳輸速度

-

2400-38400 bps

-

環境條件

工作溫度

- 5 / +55℃

過電壓類別

III

污染等級

II

標準

安全標準

EN 61010-1

EMC標準

EN 61000-6-2, EN 61000-6-4

機械耐久性

EN 60529

連接

安裝

用后部端子面板安裝( PR 19)/軌道安裝( PK 26)

連接端子

帶插座螺旋端子

連接類型

3相零線，3相，3相(Aron)

EPR 系列 / ES 系列
EPR-04:數字電能儀表
EPR-04:系列為測量功率和電能而設計。
EPR-04S:帶RJ-485接口的數字電能儀表
EPR-04S:系列為測量功率和電能而設計，帶RJ-485接口。

產品選擇表

Cosφ

有功功率(W)

無功功率(VAr)

視在功率 (VA)

S W

ε VAr

ε VA

A. 電能 (kWh)

R. 電能 (kVArh)

雙電能測量

需求

數字輸入

能量脈沖輸出

CT-25 (max. 120A)

RS-485 接口

包裝

產品型號

EPR-04-96

●

●

●

●

●

●

●

●

●

●

●

●

●

○

12

EPR-04-DIN

●

●

●

●

●

●

●

●

●

●

●

●

●

○

12

EPR-04S-96

●

●

●

●

●

●

●

●

●

●

●

●

●

○

●

12

EPR-04S-DIN

●

●

●

●

●

●

●

●

●

●

●

●

●

○

●

12

EPR-04, EPR-04S

外殼

尺寸

96x96mm  PR19，DIN6 PK26

保護等級

IP40前面板，IP54可選

重量

0.5kg/件紙箱: 12 件

顯示

紅色LED;高10mm

測量

電壓

測量范圍

10 - 300 V AC (L-N) 10 - 500 VA C (L-L)

帶互感器測量范圍

10-200KV （L-N）

準確度

1%±1 【（10%-110%）X最大比率】

輸入阻抗

1.8M Ω

負載(輸入負載)

<0.5 VA

電流

額定電流

5.5A

最小電流

50 mA

測量范圍

50 mA - 5.5 A

帶互感器測量范圍

50 mA -10KA

負載

<1  VA

過載電流

1.2 In

電能

有功功率

0-215 MW

無功功率

0-215 MVAr

視在功率

0-215 MVA

功耗

<4VA

有功電能

9 999 999.9 Mwh

無功電能

9 999 999.9 MVArh

電源

工作電壓

110VAC/230VAC ±10%或 45-265V  AC/DC

工作頻率

45/65 Hz

輸入/輸出/設置

數字輸入

2件

數字輸入脈沖寬度

20毫秒

數字輸入工作電壓

12...48VAC/DC

電能脈沖輸出

晶體管

切換電流

最大50mA

切花電壓

最大30VDC

脈沖持續時間

100毫秒周期 80毫秒寬度

環境條件

工作溫度

- 5 / +55℃

過電壓類別

III

污染等級

II

濕度

90%

標準

安全標準

EN 61010-1

EMC標準

EN 61000-4-5, EN 61000-4-4,
EN 61000-4-2, EN 61000-4-11

機械耐久性

EN 60529

連接

安裝

面板安裝( PR 19)/軌道安裝( PK 26)

連接端子

帶插座螺旋端子

連接類型

3相零線，3相，3相(Aron)

EPR 系列 / ES 系列

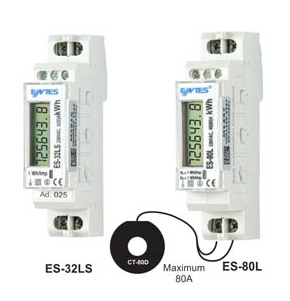

ES-32LS/ ES-80L:電度表概述
ES系列產品可直接用來測量有功電能( kWh )的能耗，且在單相系統中不存在誤差。
該設備的主要特色有可靠性好、體積小、質量輕、設計新穎且便于安裝。
ES-32LS :其將電能測量結果存儲在寄存器中，并通過ModBus RS-485端口進行通信。
ES-32系列產品具有MID證書，這是歐洲諸國認可的測量標準。

產品選擇表

MID

kWh 活動電能

能量脈沖輸出

RS-485 接口

包裝

產品型號

ES-32L

數字電能表 (32 A)

○

●

●

12

ES-80L

數字電能表 (80 A)

●

●

12

ES-32LS

數字電能表 (32 A)

○

●

●

12
